堇青石陶瓷之所以是光刻机制造的核心材料、难以绕开，核心在于它同时具备 “近零热膨胀、高刚性、轻量化、高导热” 四大黄金组合，完美匹配光刻机纳米级精度与高速运动的极端要求，全面超越传统的微晶玻璃（Zerodur）与石英。
一、核心优势
1. 近乎零的热膨胀系数（精度生命线）
- 数值：高纯改性堇青石在 22℃ 时 CTE = 0±20 ppb/K（≈0×10⁻⁶/℃）
- 意义：光刻机曝光时激光产热、环境温度波动（哪怕 0.01℃）都会导致部件微形变，直接造成套刻误差、线条偏移。堇青石在温度变化时几乎不胀不缩，保证 晶圆台、反射镜、方镜 尺寸稳定在 纳米级（nm）。
2. 高弹性模量 + 低密度 = 超高比刚度（速度 + 精度兼顾）
- 弹性模量：≈140–150 GPa，比微晶玻璃（≈90 GPa）高约 55%
- 密度：≈2.5 g/cm³（低于 SiC、低于钢）
- 优势：
- 高刚性：高速扫描（几十 g 加速度）时几乎不变形
- 轻量化：同刚度下，质量比微晶玻璃轻 30%+→ 工件台可更快加速、更高扫描速度、更高产能，同时保持纳米定位精度
3. 导热系数高（快速散热、抑制热变形）
- 导热率：≈3 W/(m·K)，是微晶玻璃（≈1 W/(m・K)）的 3 倍
- 作用：快速带走 EUV 激光 / 电机产生的局部热点，避免温度梯度、热翘曲，让整个平台温度更均匀。
4. 其他关键配套优势
- 优异抗热震性：温度骤变（如曝光 / 停机）不开裂
- 低介电常数：适合静电吸盘、高频环境，不干扰电场 / 磁场
- 高化学稳定性：耐酸碱、耐等离子体蚀刻、低释气、无金属污染，适配超洁净半导体环境
- 可精密加工 + 抛光：能做到 镜面级粗糙度（Ra < 0.5 nm）
二、对比：堇青石 vs 传统材料（Zerodur 微晶玻璃）
- 热膨胀：堇青石 0±20 ppb/K；微晶玻璃 0±30 ppb/K → 堇青石更稳
- 弹性模量：堇青石 140+ GPa；微晶玻璃 ≈90 GPa → 堇青石刚性高 55%
- 密度：堇青石 2.5；微晶玻璃 2.5（相近）
- 导热：堇青石 ≈3；微晶玻璃 ≈1 W/(m·K) → 堇青石散热快 3 倍
- 高速动态表现：堇青石轻量化 + 高刚性，更快、更稳、变形更小
- 成本 / 加工：堇青石更易烧结、成本更低、寿命更长
三、在光刻机中的核心应用部位
- 晶圆工件台 / 掩模台（主体结构）

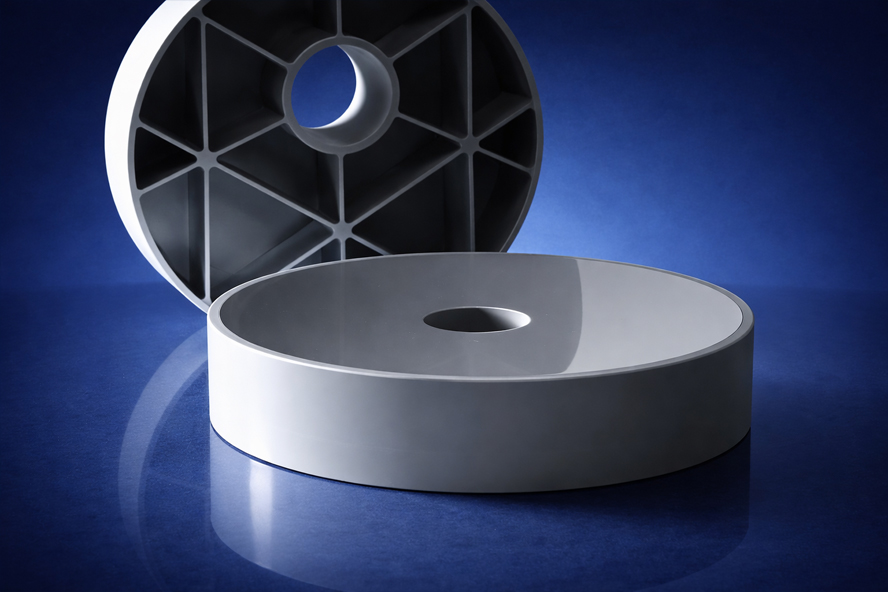

- 光学反射镜基板、方镜
- 静电吸盘（ESC）、夹持器、导轨
- EUV 光刻机核心精密结构件（支撑 7nm/5nm/3nm 制程）
四、总结
光刻机要同时满足：纳米级精度 + 高速运动 + 温度波动极小形变 + 轻量化 + 高刚性 + 高洁净
堇青石是目前唯一能把 “近零膨胀、高模量、低密度、高导热” 四大性能做到极致平衡的材料，没有其他陶瓷或玻璃能全面替代。ASML、尼康、佳能高端机型已全面用堇青石替代传统微晶玻璃，它是先进制程光刻机精度与速度的底层材料基石。
