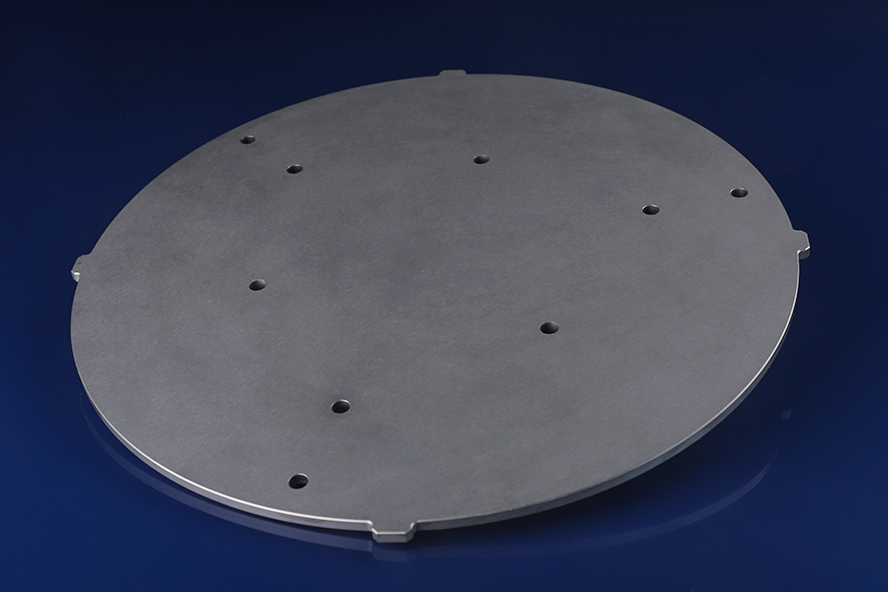

碳化硅陶瓷材料有哪些性能优势

1. 极端的热学性能

• 优异的热导率：碳化硅陶瓷的热导率非常高（约120-270 W/m·K，是氧化铝陶瓷的5-10倍）。这意味着它能迅速、均匀地传递热量。

  • 半导体应用体现：在静电吸盘（ESC）中，高导热性确保晶圆背面温度高度均匀，对于刻蚀、薄膜沉积等工艺的均匀性至关重要。

• 出色的抗热震性：因其高热导率和较低的热膨胀系数（约4.0-4.5×10⁻⁶/K），碳化硅能承受急剧的温度变化而不开裂。

  • 半导体应用体现：在工艺腔室内，部件需要经历快速升温和等离子体加热，抗热震性保证了长期可靠性。

2. 卓越的机械性能

• 高硬度与耐磨性：硬度仅次于金刚石和立方氮化硼，具有极佳的耐磨损、耐刮擦性能。

  • 半导体应用体现：在传输导轨或承载部件上，能承受晶圆盒（FOUP）数百万次的滑动摩擦，使用寿命极长，颗粒产生少。

• 高强度与高刚度：在高温下仍能保持很高的强度和模量，是高温负载应用的理想材料。

  • 半导体应用体现：确保大型、复杂的部件（如大尺寸喷淋头）在工艺压力和热应力下不变形，维持设计的几何精度。

3. 优异的化学稳定性与高纯度

• 极强的化学惰性：对绝大多数酸、碱、腐蚀性气体在高温下也具有极强的抵抗能力。

• 极低的气体渗透率和出气率：致密的烧结体几乎不渗透工艺气体，且在真空环境下释放的气体杂质极少。

  • 半导体应用体现：

    1. 耐等离子体刻蚀：在CF₄、O₂等强腐蚀性等离子体环境中，其侵蚀速率远低于石英、氧化铝等材料，寿命更长，污染更少。

    2. 保障工艺纯度：作为喷淋头、腔室内衬，不会与反应气体发生副反应，避免污染工艺腔室，保证薄膜质量。

    3. 适用于多种工艺：从LPCVD到刻蚀，从硅工艺到化合物半导体工艺，都具有出色的兼容性。

4. 良好的电学性能（可控性）

• 碳化硅本身是宽带隙半导体，但其陶瓷可以通过掺杂和工艺控制，实现从绝缘体到导体的电学性能调控。

  • 半导体应用体现：

    1. 静电吸盘：通过精确控制电阻率和介电常数，可以高效产生约翰森-拉贝克力或库仑力，实现晶圆的稳定吸附和快速装卸。

    2. 射频兼容性：在等离子体工艺中，其介电性能可控，能与射频场良好兼容，不影响等离子体均匀性。

5. 低密度

• 密度约为3.1 g/cm³，显著低于金属（如钨、钼），但强度却很高。

  • 半导体应用体现：减轻了移动部件（如传输臂、升降机构）的负载惯量，有利于实现更高的运动精度和速度。

为何碳化硅是半导体设备顶级部件之选

在半导体制造这个对 “纯净、均匀、稳定、可靠” 要求达到极致的领域，碳化硅陶瓷凭借其 “高导热、高刚性、耐腐蚀、耐磨损、高纯度、性能可控” 的 复合型性能优势组合，解决了多个关键矛盾：

• 既要导热好，又要耐腐蚀（传统金属导热好但不耐蚀，石英耐蚀但导热差）。

• 既要强度高，又要无污染（金属强度高但可能引入污染，聚合物洁净但强度低）。

• 既要耐高温，又要尺寸稳（许多材料在热循环下会疲劳或变形）。

因此，它在静电吸盘、喷淋头、腔室内衬/穹顶、加热器、晶圆承载环、传输臂末端执行器等关键部件上，成为了驱动先进制程（如14nm以下逻辑芯片、3D NAND存储）向更高良率、更均匀工艺迈进的核心材料基石。其高昂的制造成本，正在被其带来的工艺性能提升、良率改善和维护周期延长所抵消，成为高端半导体设备中不可或缺的选择。
