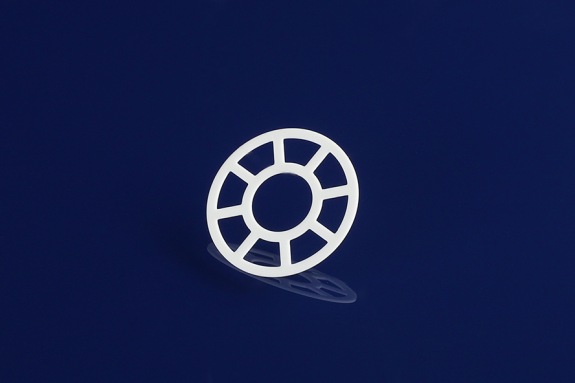

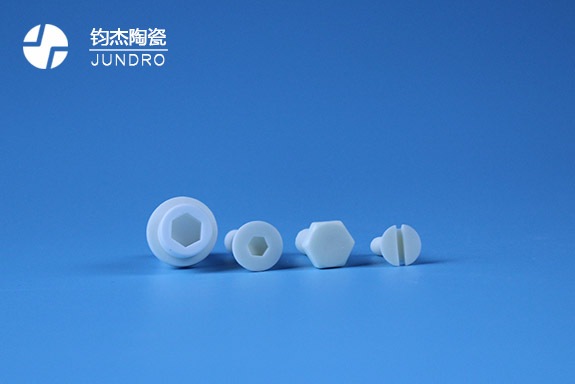

氧化铝陶瓷结构件

一、为何选择氧化铝陶瓷？

氧化铝（Al₂O₃，尤其是高纯氧化铝）之所以成为半导体设备的“宠儿”，源于其独特的性能组合：

1. 极高的纯度与低污染：半导体工艺对杂质极度敏感。高纯氧化铝（如99.6%、99.8%以上）自身放气量极低，不会向腔体内释放金属离子或其他污染物，避免污染晶圆。

2. 优异的耐腐蚀性：能抵抗等离子体、卤素气体（如Cl₂、F₂）、强酸（如HF、HNO₃）和强碱的侵蚀，这在刻蚀、清洗等工艺中至关重要。

3. 出色的耐高温性：熔点高达2050°C，可在高温（通常<1600°C）环境下长期稳定工作，适用于CVD（化学气相沉积）、扩散、退火等高温工艺。

4. 高硬度与耐磨性：莫氏硬度高达9级，仅次于金刚石和碳化硅，能承受晶圆传输、气流冲刷带来的磨损。

5. 良好的机械强度：虽然脆性相对较大，但通过结构设计和工艺优化，仍能提供足够的结构支撑。

6. 优异的电绝缘性：在高温、高频环境下仍能保持出色的绝缘性能，可用于射频窗口、绝缘支柱等。

7. 相对较低的成本：与氮化铝（AlN）、氧化钇（Y₂O₃）等更高级的陶瓷相比，氧化铝的原料和制造成本更低，性价比极高。

二、主要应用场景与部件

氧化铝结构件广泛应用于半导体前道制造的各主要设备中：

1. 刻蚀设备

• 聚焦环 / 约束环：包围晶圆，用于约束和控制等离子体形状，确保刻蚀均匀性。这是氧化铝用量最大的部件之一。

• 气体分配板 / 喷淋头：将工艺气体均匀分散到反应腔内，通常需要精密的气孔设计。

• 腔室内衬 / 保护衬板：覆盖金属腔体内壁，防止腔体被腐蚀，并减少金属污染。

• 绝缘柱 / 射频窗：用于电气隔离和传输射频能量。

2. 化学气相沉积设备

• 工艺管 / 炉管：在高温炉管式CVD中，作为承载晶圆并进行反应的容器。

• 舟臂 / 桨叶：用于承载和传送晶圆篮进出高温炉管。

• 挡板 & 匀气板：优化反应腔内的气流分布。

3. 离子注入设备

• 束流通道衬里：保护金属通道免受高能离子束的溅射和磨损。

• 绝缘件与夹具：用于固定和隔离不同电位的部件。

4. 晶圆传输与热处理设备

• 机械手臂末端执行器：直接接触晶圆的拾取爪，要求高洁净、低摩擦、不划伤晶圆。

• 滚轮 & 导轨：在传输系统中引导和移动晶圆。

• 退火炉承载器：在快速热退火过程中承载晶圆。

5. 清洗与湿法工艺设备

• 花篮 / 卡匣：在清洗槽中盛放晶圆，需要耐受各种化学药液的长期浸泡。

• 喷嘴 & 管道：输送腐蚀性化学液体。

三、关键制造技术与要求

半导体级氧化铝结构件的制造远非普通陶瓷可比：

1. 粉末纯度：使用亚微米级、超高纯度的氧化铝粉末（Na、K、Fe等杂质含量极低）。

2. 成型工艺：

   • 干压成型：用于形状简单的部件。

   • 等静压成型：用于形状复杂、要求高密度均匀性的部件。

   • 注塑成型：适合大批量、形状极其复杂的精密部件。

3. 烧结技术：在高温（>1600°C）下进行精密烧结，控制晶粒生长，以达到所需的密度、强度和微观结构。

4. 精密加工：烧结后的陶瓷硬度极高，需使用金刚石工具进行磨削、研磨、抛光，以达到微米级的尺寸精度和超光滑表面（Ra可达0.02μm以下）。

5. 清洗与检测：经过多道超精密清洗（如超声波、兆声波清洗），去除所有加工残留物。最终需经过严格的尺寸、外观、纯度（如GD-MS元素分析）、颗粒度等检测。

四、发展趋势

• 更高纯度与更优性能：为适应更先进的工艺节点（如3nm、2nm），对陶瓷件的纯度和抗等离子体腐蚀性能要求不断提高。

• 表面处理技术：通过表面涂层（如氧化钇涂层）或釉面处理，进一步提升其抗腐蚀和抗颗粒附着能力。

• 复杂一体化设计：将多个功能部件集成设计成一个复杂的陶瓷整体，减少组装带来的污染和弱点。

• 成本控制：在满足性能的前提下，通过优化设计和制造流程降低成本。

• 竞争与替代：在极端腐蚀环境中，氧化钇（Y₂O₃）、氮化铝（AlN）等材料逐渐成为更高性能的选择，氧化铝需要在性价比优势区段巩固地位。

    在半导体设备这个精密至极的领域，氧化铝结构件是保障设备长期稳定运行、确保晶圆制造良率的关键基础材料之一。它完美地平衡了纯度、耐腐蚀、耐高温、绝缘和成本等多方面要求，是现代半导体工业不可或缺的“幕后英雄”。随着半导体技术的持续进步，氧化铝材料及其制造工艺也将不断演进，以满足未来更严苛的挑战。
