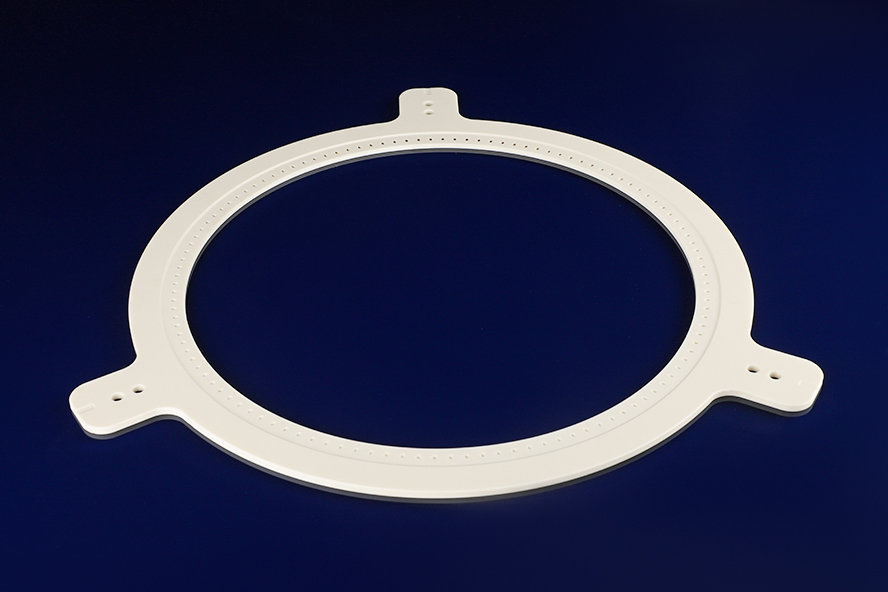

氧化铝斜孔环

氧化铝斜孔环

   斜孔结构的氧化铝环作为半导体制造中的关键零部件，凭借其独特的材料特性与创新设计，在高精度、高洁净度的芯片生产环境中发挥着不可替代的作用。其应用价值主要体现在以下几个方面：

一、 实现晶圆的精准温控与均匀加热
在化学气相沉积（CVD）、原子层沉积（ALD）等关键工艺中，反应腔内的温度均匀性直接决定薄膜质量。氧化铝环（通常作为“工艺环”或“聚焦环”）是腔体内部的关键构件。通过在其内部设计精密、角度可控的斜孔，可实现工艺气体的定向、均匀输送，或作为加热/冷却流体的高效通道。这种结构优化了腔内热场分布，确保了晶圆表面温度的均一性与稳定性，从而提升薄膜沉积的均匀性与一致性。

二、 优化反应腔内的气流与工艺稳定性
在等离子体工艺中，如刻蚀环节，氧化铝环的斜孔结构能引导工艺气体以特定角度和路径流向晶圆表面。这不仅有助于形成更均匀的等离子体分布，提高刻蚀速率和均匀性，还能有效减少因气流紊乱产生的颗粒污染。其本身优异的高纯度、耐等离子体轰击和低放气特性，保证了在严苛的等离子体环境下长期稳定工作，不向腔内引入杂质，维持工艺的纯净度与可重复性。

三、 增强设备耐用性与维护效率
半导体设备需要长时间连续运行。氧化铝环的高强度、高硬度及优异的耐腐蚀性，使其能承受频繁的工艺循环、热冲击及化学腐蚀。精心设计的斜孔结构，在实现功能性的同时，也兼顾了构件的机械强度，减少了应力集中导致的裂纹风险。这种高可靠性延长了零部件的使用寿命，降低了设备非计划停机频率，从而提升了整条产线的综合效率。

      斜孔结构的氧化铝环将先进陶瓷的卓越性能与精密的流体/热管理设计相结合，是支撑半导体制造向更高精度、更严苛工艺迈进的重要基础部件。其应用直接关系到芯片生产的良率、效率与成本控制，是现代高端半导体装备中不可或缺的一环。
