前面给大家详细讲解过晶圆载台、陶瓷聚焦环等腔体下部核心配件,今天小编继续带大家认识半导体刻蚀、薄膜沉积设备中,位于腔体顶部、决定整片晶圆镀膜均匀性与工艺稳定性的核心上部关键件——陶瓷气体喷淋盘(Showerhead,也叫匀气盘、气体分配盘)。很多客户优化工艺时,只关注下方的吸盘和转台精度,却忽略了顶部喷淋盘的重要性。在ALD、CVD、PECVD、刻蚀等等离子工艺中,气体怎么落、落得匀不匀、温场稳不稳,全部由Showerhead决定,是真正把控薄膜厚度一致性、减少整片晶圆色差与速率偏差的“工艺心脏”。

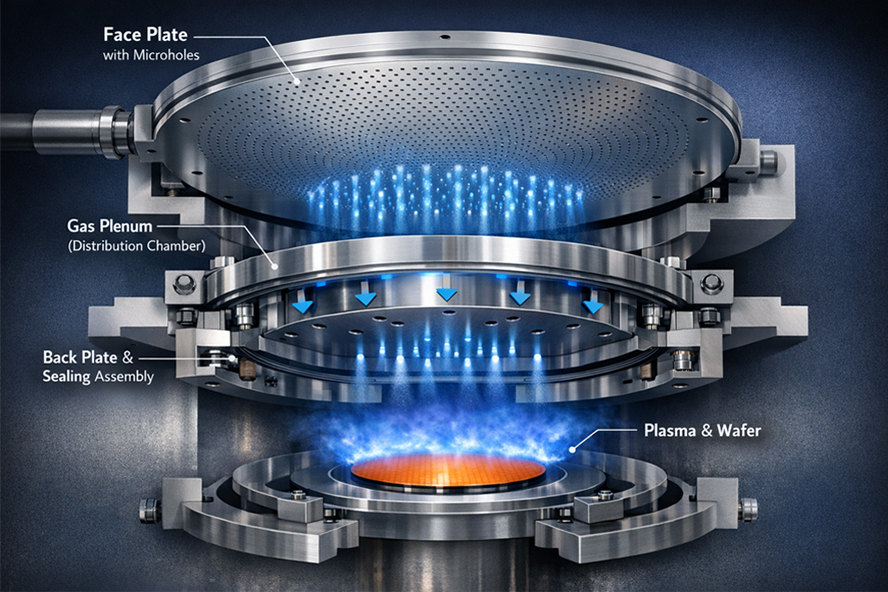

陶瓷气体喷淋盘是安装在半导体工艺腔体顶端、正对晶圆转台的精密多孔陶瓷配件。简单理解:它是整片腔体的“气体分配器”与“上电极稳压体”。多路工艺气体经过盘体内部流道、微孔阵列均匀分流后,垂直、平稳、等量喷射到下方晶圆表面,配合下部载台、聚焦环形成完整、稳定的等离子工艺环境。
如果没有高精度喷淋盘,工艺气体进气紊乱、边缘流量不均、局部气压偏差,会直接导致晶圆中心与边缘沉积速率差异大、膜层厚薄不均、台阶覆盖性差、批次一致性漂移,是高端制程良率上不去的隐形关键原因。
小编总结喷淋盘三大核心不可替代的工艺价值:
1.精准匀气分流,通过精密微孔阵列打散紊乱气流,杜绝局部气团、气流死角,保证整片晶圆进气量均匀一致;
2.稳定电场与等离子环境,作为上电极结构稳压稳场,让等离子分布更均匀,避免局部刻蚀、沉积速率异常;
3.隔绝杂质、阻挡腔体污染,防止气体预反应积碳、积膜掉落颗粒,从源头减少晶圆表面颗粒不良与缺陷。
早期设备普遍采用金属喷淋盘、石英喷淋盘,只能适配低精度、厚膜、普通制程。进入纳米级先进制程后,传统材质的缺陷被无限放大。金属喷淋盘导电不稳定、易氧化、易金属析出,高温等离子环境下容易腐蚀掉屑,直接造成晶圆重金属污染,完全无法用于高端薄膜工艺。石英喷淋盘成本低、绝缘性尚可,但致命短板明显:耐等离子轰击弱、热稳定性差、高温易变形、微孔容易堵孔、扩孔。长期生产后会出现发白、起皮、掉粉、孔径变异,导致气流紊乱、工艺漂移、机台参数频繁偏移,需要频繁停机维护换件,严重影响产线稼动率。
从业多年,见证行业全面从石英、金属材质,迭代为高纯氧化铝、碳化硅陶瓷喷淋盘。陶瓷材质完美解决传统材质的所有量产痛点,是当前ALD、PECVD、CVD、高端刻蚀设备的唯一主流标配。
1. 微孔均匀稳定,气流一致性极高:陶瓷一体成型微孔阵列,孔径均匀、孔壁光滑、不易堵孔、不易扩孔,长期使用气流不漂移,保证每一片晶圆进气状态一致,膜层厚度均匀性大幅提升。
2. 耐等离子腐蚀、超长使用寿命:高纯陶瓷耐氟、氯等离子轰击,耐气体冲刷、耐酸碱腐蚀,损耗极低,相比石英件寿命提升数倍,大幅减少开腔清洗、更换频次,提升设备稼动率。
3. 热场稳定、不变形、工艺不漂移:陶瓷热膨胀系数极低,耐高温、抗热震,腔体高低温循环下不会翘曲、变形、微孔偏移,长期保证稳定的工艺基准,杜绝批量工艺漂移。
4. 高洁净零析出,杜绝二次污染:一体烧结高纯陶瓷无涂层、无粘接、不掉粉、不释金属离子,适配先进制程超高洁净要求,有效降低颗粒不良、针孔缺陷、膜层杂质问题。
看似只是一块带孔陶瓷,实则是半导体精密陶瓷里加工难度极高的品类,国产化门槛极高。首先是微孔一致性难把控,整片盘数千个微孔需要孔径、孔距、垂直度完全统一,轻微偏差就会直接导致气流不均。其次是大平面超薄结构易变形,平面度、平行度、端面光洁度容错率极低。最后是成品良率低,打孔、精磨、清洗全过程极易堵孔、崩孔、产生微裂纹,量产稳定性极难把控。
作为国产半导体精密陶瓷源头厂家,钧杰针对性攻克陶瓷喷淋盘的加工难点,形成成熟的国产化量产工艺。成型阶段采用高纯陶瓷配方与低应力烧结工艺,杜绝盘体变形、内应力残留;微孔加工采用专属精密打孔工艺,孔壁光滑、无毛刺、无崩孔,全域通气均匀一致。精加工阶段严控大平面精度,保证盘面平整、装配密封严实、不漏气、不偏位;后处理全程无尘超净清洗、微孔疏通、颗粒检测、真空封装,杜绝堵孔与粉尘污染。支持标准及异形结构、分区流道、台阶结构、多规格微孔定制,可完美替代进口喷淋盘配件。
陶瓷气体喷淋盘(Showerhead)是半导体薄膜沉积、刻蚀工艺的顶端核心配件,直接决定晶圆膜层均匀性、工艺稳定性与量产良率。替换传统石英、金属喷淋盘,升级钧杰高纯陶瓷喷淋盘,可彻底解决气流不均、工艺漂移、频繁换件、颗粒不良等痛点。搭配氮化铝晶圆载台、陶瓷聚焦环整套使用,实现腔体上下工艺系统全面稳定,助力半导体设备高端配件国产化降本增效。
