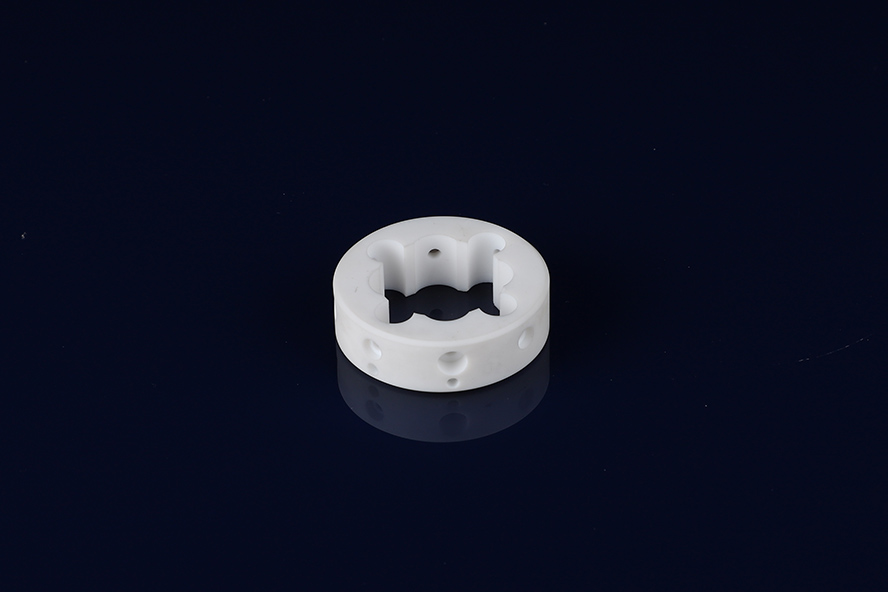

Macor 可加工陶瓷四级杆支架：精密分析设备的核心支撑解决方案​

                                    Macor 可加工陶瓷四级杆支架：精密分析设备的核心支撑解决方案​
       在质谱仪、离子阱等精密分析仪器中，四级杆作为实现离子筛选、分离与传输的核心部件，其工作稳定性直接决定仪器的检测精度与使用寿命。而四级杆支架作为固定、定位四级杆的关键结构件，需在复杂工况下（如高温、高频电场、化学腐蚀）保持极高的尺寸稳定性、绝缘性与结构刚性 ——Macor 可加工微晶玻璃陶瓷凭借独特的材料特性，成为四级杆支架的理想选材，尤其在高端分析仪器领域展现出不可替代的优势。​
一、先明确：四级杆支架为何对材料提出 “苛刻要求”？​
       四级杆的工作原理是通过四根平行杆加载直流电压（DC）与射频电压（RF），形成周期性变化的电场，实现对特定质荷比离子的筛选。这一过程中，支架需满足三大核心需求：​
     微米级尺寸稳定性：四级杆间距（通常 0.1-1mm）的微小偏差（＞0.005mm）会导致电场分布不均，直接降低离子筛选精度，因此支架需在 - 40℃至 150℃（仪器工作温度范围）内几乎无热变形。​
     高频绝缘性与化学惰性：四级杆加载的射频电压可达数千伏，支架需避免漏电或介电损耗；同时，仪器常接触有机溶剂、酸雾，支架需耐化学腐蚀，不释放杂质离子（避免污染样品）。​
     轻量化与结构适配性：四级杆多为细长结构（长度 10-50cm，直径 2-5mm），支架需轻量化以减少仪器整体重量，且需加工出复杂的定位槽、螺纹孔（用于固定四级杆与仪器壳体），传统陶瓷难以满足精密加工需求。​
      传统材料（如氧化铝陶瓷、石英玻璃、工程塑料）均存在明显短板：氧化铝陶瓷难加工复杂结构，石英玻璃脆性大易断裂，工程塑料高温下易变形且绝缘性衰减 —— 而 Macor 材料恰好完美适配上述需求。​
二、Macor 材料：天生适配四级杆支架的 “特性组合拳”​

 Macor 作为康宁公司研发的微晶玻璃陶瓷，其核心特性与四级杆支架的需求形成精准匹配，具体可概括为 “四优一易”：​

1. 低热膨胀系数：保障尺寸零漂移​
      Macor 在 - 50℃至 800℃范围内，热膨胀系数仅为 **(10.8±0.5)×10⁻⁶/℃**，与四级杆常用的不锈钢（16×10⁻⁶/℃）、钛合金（8.9×10⁻⁶/℃）接近，能有效避免因温度波动导致的支架与四级杆间的 “热失配”—— 即使仪器长期运行（如连续工作 72 小时）产生局部温升，支架也不会出现微小形变，确保四级杆间距始终保持设计精度。​

 2. 高频优异绝缘性：避免电场干扰​
室温下，Macor 的体积电阻率＞10¹⁶Ω・cm，介电常数（ε）稳定在 5.5（1MHz 频率下），介电损耗（tanδ）＜0.001—— 这意味着在四级杆高频电场环境中，支架不会产生漏电或能量损耗，也不会因介电常数波动导致电场分布畸变，保障离子筛选的稳定性。即使在 150℃高温下，其绝缘性能仅轻微衰减（电阻率＞10¹⁴Ω・cm），远超工程塑料（如 PEEK 在 120℃时电阻率降至 10¹²Ω・cm 以下）。​
3. 化学惰性与低杂质释放：适配洁净分析环境​
Macor 除氢氟酸外，耐强酸（如 5% 盐酸、硝酸）、强碱（如 10% 氢氧化钠）及常见有机溶剂（甲醇、乙腈）腐蚀，且在高温或真空环境下无挥发物（放气率＜1×10⁻⁸Pa・m³/s），不会释放金属离子（如 Na⁺、K⁺）或有机杂质 —— 这对质谱仪等 “高洁净需求” 仪器至关重要，可避免杂质离子干扰样品检测，确保检测结果的准确性（如痕量分析时的检出限可达 ppb 级别）。​
4. 高刚性与低密度：平衡稳定性与轻量化​
Macor 的弯曲强度可达 100MPa，弹性模量约 68GPa，远超石英玻璃（弯曲强度 30MPa），能稳定支撑细长的四级杆（避免振动导致的杆体偏移）；同时，其密度仅 2.5g/cm³，比氧化铝陶瓷（3.8g/cm³）轻 34%，比不锈钢（7.9g/cm³）轻 68%，可显著降低仪器内部结构的重量负荷，尤其适配便携式质谱仪（对轻量化要求极高）的设计需求。​
5. 可精密机械加工：实现复杂结构定制​
不同于传统陶瓷（需先成型再烧结，加工精度受限于模具），Macor 可像金属一样使用常规机床（铣刀、钻头、磨床）进行精密加工，能制造出公差 ±0.005mm 的复杂结构 —— 例如，为四级杆设计的 “V 型定位槽”（用于固定杆体，槽深精度 ±0.003mm）、“螺纹固定孔”（M2-M3 细牙螺纹，螺距精度 ±0.01mm），甚至可加工出用于线缆穿过的 “微孔通道”（孔径 0.5-1mm，孔位偏差＜0.005mm），大幅简化支架的装配流程，降低定制成本。​
三、Macor 四级杆支架的典型设计与制造：以钧杰陶瓷定制案例为例​
作为国内精密陶瓷加工领域的代表企业，钧杰陶瓷依托进口 Macor 原粉（确保材料纯度＞99.9%）与先进的加工设备，为多家分析仪器厂商提供 Macor 四级杆支架定制服务，其典型案例可体现该产品的设计要点：​
1. 产品参数与需求​
应用场景：实验室台式质谱仪四级杆固定​
四级杆规格：直径 3mm，长度 20cm（四根平行分布）​
环境要求：工作温度 - 20℃至 120℃，耐受 5% 乙醇蒸汽腐蚀​
核心指标：支架定位槽间距偏差＜0.005mm，绝缘电阻＞10¹⁵Ω（1000V 电压下）​
2. 设计与加工方案​
材料选择：采用康宁 7740 型号 Macor 原粉（低热膨胀系数、高绝缘性版本），确保批次间性能一致性。​
结构设计：​
主体为 “U 型框架” 结构，底部设安装孔（适配仪器壳体），两侧开设 “V 型定位槽”（槽角 90°，表面粗糙度 Ra＜0.2μm，避免划伤四级杆表面镀层）；​
框架内部集成 “线缆通道”（孔径 1mm，内壁抛光处理，减少离子吸附），用于四级杆电极引线的穿出与固定。​
加工工艺：​
成型：采用等静压成型（压力 30MPa），确保坯体密度均匀（避免烧结后变形）；​
烧结：在 1200℃下保温 4 小时，控制升温速率（5℃/min），减少内部应力；​
精密加工：使用 CNC 加工中心（精度 ±0.001mm）铣削定位槽与螺纹孔，最后通过金刚石磨头抛光（确保定位槽表面精度）；​
检测：采用三坐标测量仪（精度 ±0.0005mm）检测间距偏差，使用高压绝缘测试仪验证绝缘性能。​
3. 应用效果​
该支架在客户质谱仪中实现稳定运行：​
温度循环（-20℃至 120℃，10 次循环）后，四级杆间距最大偏差仅 0.003mm，远低于客户要求的 0.005mm；​
连续工作 300 小时后，绝缘电阻仍保持 10¹⁵Ω 以上，无漏电现象；​
接触 5% 乙醇蒸汽 30 天，表面无腐蚀痕迹，未检测到杂质离子释放（通过 ICP-MS 检测，杂质含量＜0.1ppb）。​

      钧杰陶瓷”为您定制各类精密macor^®结构件，能完成五轴紧密加工工艺。材料方面，我们引进美国原装进口材料，品质更有保障！为满足不同的用户需求，我们也可提供性比价更高的国产可加工玻璃陶瓷，其性能基本与进口材料持平！欢迎咨询：13712574098
